它的構造大致上包括含氧感應室(Nernst cell),這部份就是和LAF的Sensor1一樣的作用,及含氧加壓室(Pump cell)和一個加熱組件(Heater)。引擎的廢氣會經由擴散孔(Diffusiton gap),來到感應室與加壓室之間。引擎電壓會送一訊號來到加壓室以作為廢氣中含氧的參考值,藉由改變電流大小及方向來改變感應室的輸出,并且由這個加壓電流 Ip (Pump current)可得到與空氣過剩率(λ值)的相對圖表

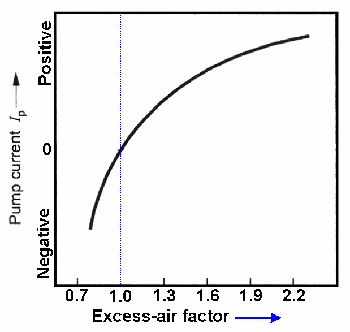

當λ=1時Ip=0也就是理論混合比,當λ大于 1時也就是稀混合比時,Ip漸漸升高;當λ小于1時也就是濃混合比,Ip轉為負值。引擎計算機藉由Ip控制即可得到連續的含氧感應值。
六、氧傳感器的回饋作用
一般氧傳感器在正常情況下,也就是在引擎封閉回路控制之下(Close Loop)是呈現類似正弦波形,但這不是氧傳感器所制造出的波形,而是反應出引擎所作出的控制,計算機會根據氧傳感器之訊號不斷出修正,換句話說,引擎根據訊號作出控制再反應出訊號,因此才稱為封閉的控制回路,但計算機如何根據氧傳感器的電壓訊號作出相對的控制呢?如下圖:

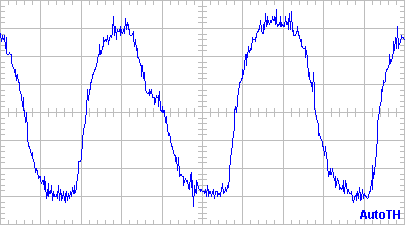

氧傳感器在怠速下的波形(95 Ford Liata),紅色虛線為計算機判斷的數字訊號
